Boîte de dérivation et d'encastrement

Boîtes d'encastrement : cloison creuse ou maçonnée

Les boîtes d'encastrement se posent à l'intérieur d'une cloison, d'un plafond ou d'un mur pour accueillir un mécanisme (prise, interrupteur) ou un point de raccordement. Pour une cloison creuse (placo sur ossature), les modèles sont équipés de pattes ou de vis d'écartement qui viennent se plaquer contre la plaque, avec des profondeurs courantes de 40 mm ou 55 mm selon l'épaisseur disponible et le nombre de conducteurs à loger. Les boîtes multicloison, comme les modèles DEBFLEX 1 poste ou 3 postes, s'adaptent à différentes épaisseurs de paroi. Pour un mur maçonné (brique, béton), on utilise des boîtes rondes à sceller au plâtre ou au mortier, souvent vendues en diamètre 65-67 mm avec fixation à vis.

Boîtes de dérivation : saillie, encastrée ou étanche

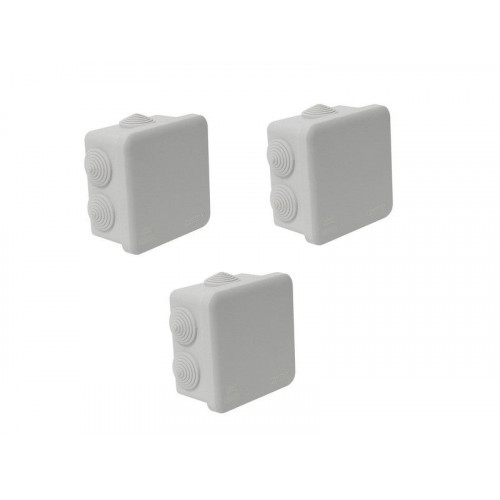

La boîte de dérivation sert à raccorder plusieurs câbles entre eux, en attente ou en répartition de circuit, sans mécanisme apparent. Les modèles en saillie se fixent directement sur le mur et se déclinent avec 8 ou 10 entrées pré-percées selon le nombre de câbles à faire passer. Les boîtes à encastrer, comme les modèles DEBFLEX 8 entrées, se logent dans une cloison ou une gaine technique et se referment avec un couvercle à vis. Pour les pièces humides, garages ou usages extérieurs (jardin, terrasse), les boîtes étanches IP55, IP66 ou IP66 en formats carrés (85x85x50 mm) ou plus grands (210x170x80 mm) protègent les connexions de la poussière et des projections d'eau.

Nombre d'entrées, de postes et profondeur : bien dimensionner

Le dimensionnement d'une boîte dépend de trois critères principaux : le nombre de postes (1, 2 ou 3, selon le nombre de mécanismes à installer côte à côte), la profondeur disponible dans la cloison (40 mm ou 55 mm), et le nombre d'entrées de câbles pour les boîtes de dérivation (généralement entre 6 et 10). Un tableau récapitulatif permet de s'y référer rapidement.

Indices de protection IP et usages extérieurs ou humides

L'indice IP indique le niveau de protection contre la poussière et l'eau. Une boîte IP54 convient à un usage extérieur abrité comme un boîtier de raccordement pour l'éclairage de jardin. Les indices IP55 et IP66 sont adaptés aux zones plus exposées aux projections d'eau, tandis qu'une boîte IP68, associée à un gel d'étanchéité type monogel, permet une immersion temporaire ou une exposition prolongée à l'humidité, par exemple pour un raccordement enterré ou en extérieur non abrité. Pour ces usages, le choix de la couleur (blanc, gris, noir) n'a pas d'incidence sur la protection, seule la référence IP et la qualité du joint du couvercle comptent.

Accessoires et finitions

Certaines boîtes se complètent d'un couvercle de finition vendu séparément, permettant de remplacer un élément endommagé ou d'adapter l'esthétique à la pièce. Les boîtes destinées à recevoir une goulotte disposent d'un format de dérivation spécifique, avec une hauteur et une profondeur réduites pour s'intégrer au cheminement du câble apparent. Des marques comme DEBFLEX, INOTECH, TEHALIT, BLM, Legrand, OHMTEC ou SCHNEIDER ELECTRIC proposent des gammes couvrant l'ensemble de ces usages, du logement neuf à la rénovation.

Voir aussi

Pour compléter votre installation, consultez aussi les rayons Interrupteur-Prise-Télérupteur, Borne-Connexion-Fixation, Tableau-Distribution, Moulure-Accessoire et Installation.

Questions fréquentes sur les boîtes de dérivation et d'encastrement

Quelle différence entre une boîte d'encastrement et une boîte de dérivation ?

La boîte d'encastrement accueille un mécanisme (prise, interrupteur) visible en façade, tandis que la boîte de dérivation regroupe et protège uniquement des connexions de câbles, sans mécanisme apparent.

Quelle profondeur choisir pour une boîte d'encastrement en cloison creuse ?

La profondeur de 40 mm convient à la majorité des installations. Une profondeur de 55 mm est préférable lorsque plusieurs câbles ou un mécanisme volumineux doivent être logés dans la boîte.

Qu'est-ce qu'une boîte DCL et à quoi sert-elle ?

Une boîte DCL (Dispositif de Connexion Luminaire) est une boîte d'encastrement normalisée destinée à recevoir un point lumineux au plafond, généralement en diamètre 54 mm, facilitant le raccordement des luminaires sans outillage spécifique.

Quel indice IP choisir pour une installation extérieure ou en pièce humide ?

Un IP54 ou IP55 convient pour un usage extérieur abrité. Un IP66 est recommandé pour une exposition directe aux intempéries, et un IP68, associé à un gel d'étanchéité, pour un contact prolongé avec l'eau.

Combien d'entrées prévoir pour une boîte de dérivation ?

Le nombre d'entrées dépend du nombre de câbles à raccorder. Les modèles à 8 entrées suffisent pour la plupart des dérivations courantes, tandis que les modèles à 10 entrées offrent plus de marge pour des circuits multiples.

Peut-on encastrer une boîte de dérivation étanche dans un mur maçonné ?

Certaines boîtes de dérivation étanches sont conçues pour être encastrées dans une maçonnerie, avec un couvercle affleurant. Il convient de vérifier que le modèle choisi est bien référencé pour un montage encastré et non uniquement en saillie.
