Tableau électrique pré-équipé et précâblé T3-T4 3 rangées Resi9 XP, SCHNEIDER EL - SCHNEIDER ELECTRIC

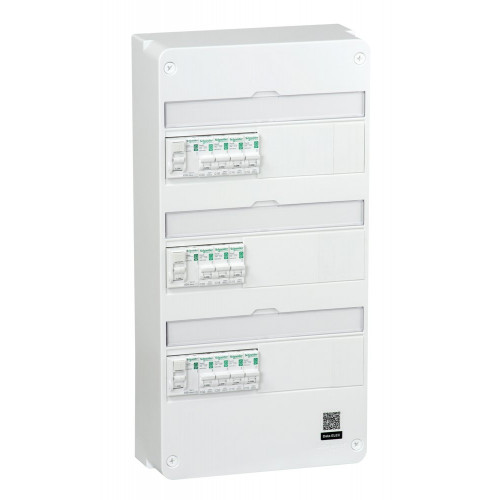

Le tableau précâblé Resi9 XP de Schneider Electric est une solution pré-équipée et prête à poser, pensée pour les installations électriques résidentielles des logements T3 à T4. Avec ses 39 modules répartis sur 3 rangées, il intègre l'ensemble des protections nécessaires, sans câblage à réaliser.

• Marque : Schneider Electric
• Série : Resi9 XP
• Nombre de modules : 39
• Nombre de rangées : 3
• Type de logement : T3 au T4
• Dimensions (H x L x P) : 500 x 252 x 108 mm
• Poids du produit nu : 3,62 kg
• Type de connexion : Vis
• Indice de protection : IP30 / IK08
• Étanche : Non
• Étiquettes d'indication de circuits : Oui (pictogrammes fournis ou à personnaliser)
• Objet connecté : Non
• Référence commerciale : R9H313SP05N

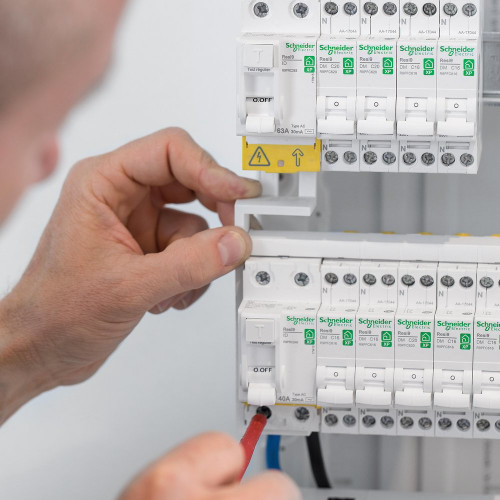

Ce tableau est livré avec un ensemble complet de protections précâblées : 3 interrupteurs différentiels (1x40A 30mA type A, 1x40A 30mA type AC et 1x63A 30mA type AC), couvrant ainsi les usages courants et les circuits sensibles. Les 11 disjoncteurs 1P+N courbe C (1x32A, 3x20A, 4x16A et 3x10A) permettent de protéger les différents circuits du logement selon leurs puissances respectives.

La distribution de l'alimentation est assurée par 3 peignes monobloc 1P+N (1x63A 10 modules et 2x63A 8 modules) ainsi que 2 peignes verticaux dédiés aux interrupteurs différentiels 63A. Les borniers phase, neutre et terre sont inclus : 1 bornier phase (1x35²+6x16²), 1 bornier terre (1x35²+6x16²) et 1 bornier terre (6x16² à vis + 24x4² auto). Le rail de fixation métallique et le porte-étiquettes avec pictogrammes fournis ou personnalisables complètent la livraison.

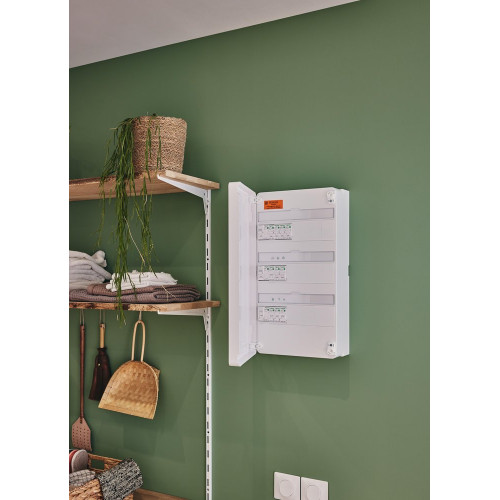

L'indice de protection IP30 et la résistance aux chocs IK08 garantissent un niveau de protection adapté à une installation en tableau mural intérieur non exposé. Des modulaires supplémentaires peuvent être intégrés sur les emplacements libres, à condition d'utiliser exclusivement des modules Resi9 XP compatibles.
