Kit Motorisation de porte de garage DIAG03MGF - Diagral by Adyx

Motorisation de garage à chaîne, modèle DIAG03MGF de Diagral By Adyx.

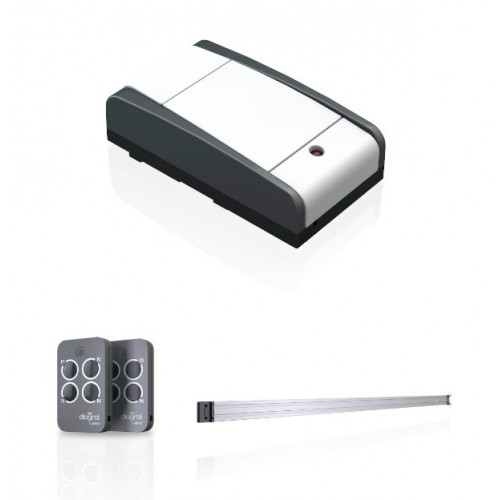

Composition du kit:

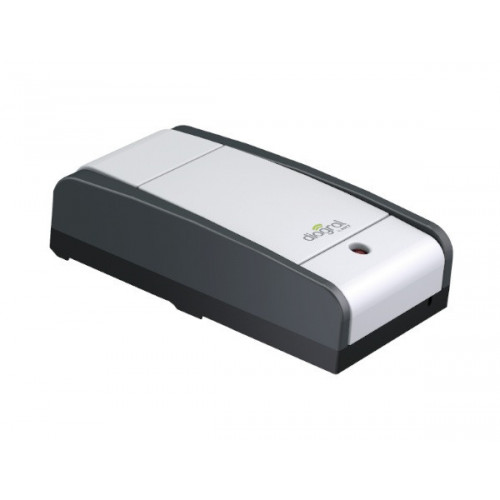

• 1 opérateur avec centrale électronique de commande intégrée et récepteur radio pré-monté.
• 1 rail de guidage à chaîne avec fournitures de fixation
• 2 télécommandes 4 fonctions DIAG44MCX
• 1 notice installation/utilisation

Accessoires en option (non fournis):

• Batterie de secours 6100144
• Paire de photocellules DIAG84MAF
• Antenne déportée filaire 6100012
• Sélecteur à clé filaire DIAG70MAF
• Clavier à codes filaire DIAG79MAF
• Télécommande 8 fonctions DIAG42ACK
• Support mural de télécommande DIAG45MCX
• Clavier multifonctions DIAG44ACX
• Boitier Diagral Connect' DIAG45ACX

Description:

• La motorisation pour porte de garage DIAG03MGF offre confort, sécurité et adaptabilité et peut être commandée avec la même télécommande que le portail ou pilotée à distance avec le boîtier Diagral Connect'.
• Ultra-rapide, elle permet de manoeuvrer des portes de grandes dimensions de plus de 10 M² en un temps très court.
• Le système assure une sécurité maximale grâce à des dispositifs de sécurité gérés automatiquement par la centrale de commande électronique intégrée, un dispositif autobloquant garantit un parfait verrouillage de la porte en position fermée limitant toute possibilité d'intrusion.
• Mouvement harmonieux et silencieux avec contrôle électronique de la vitesse et des ralentissements préservant la porte des contraintes mécaniques en phase de démarrage et arrêt du mouvement, assurant ainsi la longévité accrue de l'installation et du fonctionnement.
• La batterie optionnelle assure le fonctionnement de l'automatisme même en cas de coupure de courant.
• Eclairage de courtoisie intégré pour plus de confort.
• Motorisation offrant une très grande sécurité : conforme à la règlementation Européenne (European Machinery Directive 2006/CE/42).

Fonctions:

• Automatisme constitué d’un moteur monobloc équipé d'un rail de transmission à chaîne, et d'une lampe de courtoisie intégrée.
• Permet de motoriser les portes de garages sectionnelles jusqu'à 19 M².
• Précautions d'installation requises pour motoriser les portes basculantes débordantes (jusqu'à 6 M²).
• Motorisation ultra-rapide, sa force de traction élevée permet de soulever de grandes portes en un temps très court.
• Motorisation robuste et fiable, conçue pour utilisation intensive, dérivée de gamme professionnelle éprouvée.
• Sécurité maximum :
  • Dispositif électromécanique autobloquant assurant une parfaite fermeture de la porte en position fermée limitant toute tentative d'intrusion.
  • Détection d’obstacle active avec fonction d'arrêt et inversion sur obstacle, dispositif anti-écrasement et anti-soulèvement, et adaptation automatique de la vitesse selon le poids de la porte.
• Déverrouillage manuel
• Eclairage de courtoisie intégré.
• Accélération/ralentissement en ouverture/fermeture, choix des vitesses et des sensibilités des sécurités.
• Motorisation pouvant intégrer une batterie de secours (en option), pour fonctionner même en cas de coupure de courant.
• Kit complet, tous les éléments de fixation sont prévus dans le kit.

Caractéristiques techniques:

• Alimentation générale : 230 V
• Alimentation du moteur électrique : 24 V
• Force de traction : 700 N (environ 72 Kg).
• Puissance absorbée Max : 440 W
• Vitesse d'ouverture : 20 cm/sec
• Fréquence d'utilisation : usage jusqu'à 50 cycles (ouverture + fermeture) par jour
• Temps moyen d'ouverture : 10 sec pour une porte de 2 m de hauteur.
• Indice de protection : IP 20
• Température de fonctionnement : -15°C / +55°C
• Rail 2 pièces à entraînement par chaîne, de 2,60 m de course utile pour des portes de 2,50 m maximum de hauteur. Utiliser un rail long pour manoeuvrer toute porte de hauteur supérieure (non fourni).
• Pour garantir la sécurité et la conformité de l'installation avec une porte basculante débordante, la pose par un professionnel est conseillée.
• Lampe de courtoisie temporisée jusqu'à 120 sec.
• Batterie de secours en option.
• Compatible avec le boîtier de pilotage à distance Diagral Connect' et l'alarme Diagral.
• Dimensions de l’emballage (H x L x P) :
  • DIAG04MGF (sans rail) : 277x 265 x 414 mm
  • DIAG03MGF (avec rail) : 350 x 1700 x 275
• Poids :
  • DIAG04MGF (sans rail) : 6,1 kg
  • DIAG03MGF (avec rail) : 18 Kg
